HP 6962/6978 분해방법 / 헤드 교체방법



안녕하세요 ~

바스텝 공식 서포터 프박사입니다. ^^

오늘은 날씨가 흐린게 비가 올 듯한데 비 소식은 없는 하루네요.

그래고 기운내어 으싸으싸~~ 하는 하루 보내세요 ^^







오늘 포스팅의 주제는

HP 6962 / 6978 프린터/복합기 분해하는 방법입니다.



분해 ??



왜 할까요?

바로 헤드 교체를 위한 분해인데요.

HP 6962, HP 6978 에는 902 헤드가 들어간답니다.







이 헤드 교체가 어려울까요?

아니에요.



전혀 어렵지 않답니다.

제 기준에 5분~10분이면 교체 끝!!!

사장님들 께서는 훨씬 더 쉽고 빠르게 하실 수 있으실거에요 ^^



이 정도 시간이 소요되니 도전해 보시길 빕니다.













상판 분해를 먼저 해야 헤드를 보실 수 있습니다.





상판을 열어서

먼저, 상판 우측에 걸림쇠를 풀어 주세욤.















그리고 상판이 뒤로 꺾이지 않게끔 프린터 뒤쪽에

받침대를 필히 받치고 상판을 넘기시길 빕니다.

안 그럼... OTL.....

















이제 본체 커버를 벗길 차례인데요.

아래쪽 피스를 모두 풀어 주세요.















양면기 커버도 열어 주시고 ~

















제어판 액정 패널은 앞쪽으로 당기면 분리가 됩니다.

















드디어, 내부 모습이 보입니다.

















헤드를 교체하기 위해서는

헤드에 걸려 있는 엔코더 필름을 분리하는 게 좋기 때문에

필름의 좌측을 잡고 있는 스프링을 살짝 눌러 주면서

















우측에 걸린 필름을 위로 올려 빼주시면 수월하게 분리가 됩니다.

















그다음은

헤드 분리를 할 차례인데요.



헤드를 지지하고 있는 스프링 두 개를 걸쇠에서 벗깁니다.

















이제 헤드를 꺼내시면 됩니다.















902 헤드의 노즐 부분입니다.

















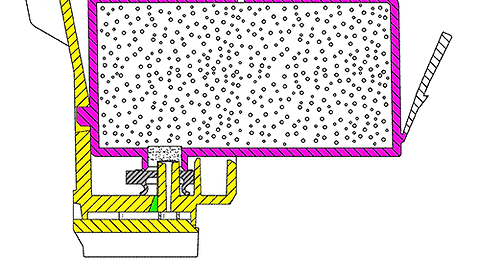

902 헤드의 내부 카트리지 체결부입니다.

예전 564 헤드, 920 헤드랑 동일한 구조를 지니고 있습니다. ^^



















옆모습입니다.

564 헤드랑 933 헤드가 합체된 모습이네요 ^^;;

















헤드의 뒤쪽 접촉면인데요.

가장 좌측의 커넥터는 사용하지 않고

우측에서부터 3개 커넥터만 사용됩니다.

















헤드 케이블 이 놓인 순서대로 다시 조립을 하면 됩니다.

좌측부터 카트리지 신호 케이블부터 꼽으시면 됩니다.

















이왕 뜯은 김에....



헤드 석션용 석션 펌프입니다.





















헤드 이동용 풀리와

스테이션입니다.



















메인보드 쪽 모습입니다.



















디스크 벨트도 보이는데

HP 6700 등의 장비에서 디스크 벨트를 교체한 적이 없어서...

규격 확인은 하지 않았습니다. ㅎㅎ















조립은 분해의 역순!!!





어때요?

장비 분해 및 헤드 교체 너무 쉽지 않나요?





도전하는 당신이 아름답습니다. ^^





감사합니다.















---











이렇게 끝나면 너무 싱겁죠?



ㅋㅋㅋㅋ







양면기 분해하는 방법인데요.



아래쪽 사진이 양면기 에요.















그 양면기를 분해 하는 방법은,

양면기 좌측의 걸쇠를 좌측으로 살짝 밀면서

















양면기를 들어 올리면 분리가 됩니다.

















진짜 이상입니다. ^^



HP 6962, 6978 프린터/복합기 많이 이용해 주세요 ~~



감사합니다.
